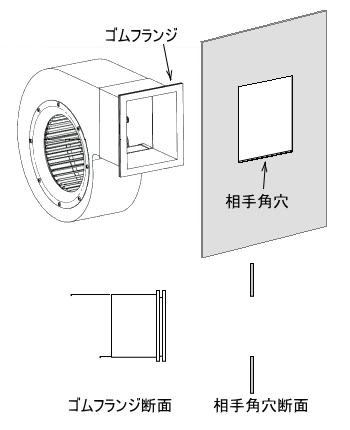

ブロワー（送風機） Sシリーズブロワー DCブラシレスブロワー クロスフローファン シロッコファン 軸流ファン お問い合わせ ダウンロード お問合せ・カタログ請求 FAQ 価格・お取引について HOME 株式会社佐藤工業所 〒123-0872 東京都足立区江北4-5-7 TEL:03-5691-7111 FAX:03-3890-2800 HOME > お問合せ・カタログ請求 >FAQ 静圧とは？ 最大静圧って何？ 風量とは？ 最大風量って何？ 静圧や風量の単位換算表はありますか？ シロッコファンについて 指定寸法で製作してほしいのですが？ 高温で使用可能とするために、どのような材質で製作が可能ですか？ ブロワーについて モータ結線を変えて、吸込口と吐出口を逆に使用することは可能ですか？ ブロワーに過熱保護装置（サーマルプロテクタ）はついていますか？ 防爆モータを使用した送風機はありますか？ 結線方法を教えてほしい 欧州特定有害物質規制（RoHS）に対応した製品はありますか？ 100Vモータの回転数を下げて使用したいのですが、コントロールは可能ですか？ Sシリーズブロワーについて 単相100V、三相200V以外の電圧には対応できますか？ 安増防爆仕様、耐圧防爆仕様に対応可能な機種はどれですか？ 吐出口のゴムフランジは、どうやって相手に接続するのですか？ 軸流ファンについて 使用する軸径にあわないので、ボス穴径を変えて製作してほしいのですが クロスフローファンについて クロスフローファンは、風の吸い込みはどこから行うのでしょうか。 静圧とは？ 空気を吐き出す（吸い込む）時に、ダクトや装置に抵抗が発生しますが、この抵抗（圧力損失）を押しのけて風を送る（吸い込む）力を静圧といいます。 最大静圧って何？ 風量が最低値の時の静圧のことです。カタログなどではファンの性能を最大静圧で表示しています。 ファンは実際には最大静圧より小さい静圧範囲で使用することになりますので、最大静圧はファンの特性比較の基準値となります。 風量とは？ ファンが単位時間当たりに吐き出す（吸い込む）空気の体積のことです。弊社では、1分当たりの体積[m3/min]（立方メートル毎分、リューベパーミニッツなどといいます）で表しています。 時間当たりの風量[m3/h]などで表すこともございます。（1[m3/h]=60[m3/min]となります） 最大風量って何？ 静圧が最低値の時の風量のことです。カタログなどではファンの性能を最大風量で表示しています。 ファンは実際には最大風量より小さい風量範囲で使用することになりますので、最大風量はファンの特性比較の基準値となります。 静圧や風量の単位換算表はありますか？ 風量単位換算表 立方メートル毎分 リットル毎分 立方インチ毎分 立方フィート毎分 m³/min l/min ft³/min 1 1000 61204 35.31 0.001 1 61.02 0.03531 0.00001639 0.01639 1 0.0005787 0.02832 28.32 1728 1 0.76455 764.55 46656 27.00 圧力単位換算表 パスカル ミリメートル水柱 バール キログラム毎 平方センチメートル 標準気圧 Pa mmAq bar kg/cm2 atm 1 0.10197 0.00001 0.000010197 0.0000098615 9.81 1 0.00009806 0.0001 0.00009678 100000 10197 1 1.01970 0.98615 98070 10000 0.98070 1 0.9678 101330 10330 1.01330 1.03320 1 シロッコファンを指定寸法で製作してほしいのですが？ 製作の可否の検討後、お見積をいたしますので以下についてご連絡下さい。 Gタイプでの製作となります。 ・外径 ・幅 ・ボス穴径（使用するシャフトの径）、キー溝加工の有無 ・材質 ・数量 高温で使用可能とするために、どのような材質で製作が可能ですか？ 耐熱仕様のシロッコファン送風機（ブロワー、Sシリーズブロワー）はご用意しておりませんので、高温環境での使用については、弊社ではファン単体（インペラのみ）の製作とさせていただいております。 使用温度にもよりますが、 ・鉄（SPCC）の耐熱塗装 ・ステンレス（SUS304、SUS316、SUS310） ・チタン 等でのシロッコファン製作が可能です。 モータ結線を変えて、吸込口と吐出口を逆に使用することは可能ですか？ シロッコファンはシャフト方向に吸い込み、半径方向に吐出して使用します。 リード線の切替でシロッコファンのランナーが逆転する機種もございますが、風量が低下するだけで吸込口と吐出口を逆にすることはできません。 ブロワーに過熱保護装置（サーマルプロテクタ）はついていますか？ 下記製品のモーターには、サーマルプロテクタを備えファンの焼損を保護しています。 105SRU-Y 105SLU-Y 105TRC 105TLC 120SRU-Y 120SLU-Y 120SR-100 120SL-100 120SW-Y 120SW-4P 135TR25 135TL25 140SRU-Y 140SLU-Y 159SRB-Y 159SLB-Y 160SRU-Y 160SLU-Y 160GL 防爆モータを使用した送風機はありますか？ 以下の機種（Sシリーズブロワー　シングルタイプ）を安増防爆型モータ、耐圧防爆型モータで製作可能です。（三相200Vに限ります） SS-01 SS-02 SS-11 SS-12 SS-13 SS-01H SS-02H SSF-120H SSF-125H SSF-150D SSF-175D SSF-200D SSF-250D 結線方法を教えてほしい。 結線方法については、製品モータ部分に結線図シールを貼り付けておりますのでご確認下さい。 欧州特定有害物質規制（RoHS）に対応した製品はありますか？ 欧州特定有害物質規制（RoHS）に対応したブロワーについては、当面、特注品として対応いたします。（対応機種等の詳細はお問合せ下さい） 100Vモータの回転数を下げて使用したいのですが、コントロールは可能ですか？ スピードコントローラ「SP-62」を使用して、回転数をコントロールできます。 スピードコントローラ「SP-62」 対応機種等詳細はお問合せ下さい。 単相100V、三相200V以外の電圧には対応できますか？ 異電圧についてはご相談下さい。 安増防爆仕様、耐圧防爆仕様に対応可能な機種はどれですか？ 以下の機種（Sシリーズブロワー　シングルタイプ）を安増防爆型モータ、耐圧防爆型モータで製作可能です。（三相200Vに限ります） SS-01 SS-02 SS-11 SS-12 SS-13 SS-01H SS-02H SSF-120H SSF-125H SSF-150D SSF-175D SSF-200D SSF-250D 吐出口のゴムフランジは、どうやって相手に接続するのですか？ 図のように、ゴムフランジ部分が二重になっていますので、フランジ部分を相手角穴に挟みこむように接続します。 （機種により寸法が変わりますので詳細は各機種のページから図面をダウンロードの上ご確認下さい） 相手各穴寸法表 ゴムフランジ使用の機種名 相手各穴寸法 シングルタイプ ダブルタイプ SS-02 SW-02 136×136 SS-01 SW-01 135×160 SS-11 SW-11 160×160 SS-12 SW-12 157×217 SS-13 SW-13 171×250 使用する軸径にあわないので、ボス穴径を変えて製作してほしいのですが 52Pから200Pについては、以下の軸径に合わせて製作可能です。 SUS304製 軸径φ 3.5 4 5 6 8 10 12 52P ◎ ○ 76P ◎ ○ ○ ○ 101P ◎ ○ ○ ○ 125P ◎ ○ ○ ○ 150P ◎ ○ ○ ○ 180P ○ ◎ ○ ○ 200P ○ ◎ ○ ○ ◎は標準品。 これ以外の材質やKタイプ、Gタイプ軸流ファンについてはご相談下さい。 クロスフローファンは、風の吸い込みはどこから行うのでしょうか。 下図のように、吸い込み方向に対して垂直方向に吐き出します。平面の均一な送風が得られます。 ブロワー（送風機） Sシリーズブロワー DCブラシレスブロワー クロスフローファン シロッコファン 軸流ファン お問い合わせ ダウンロード HOME 会社案内
