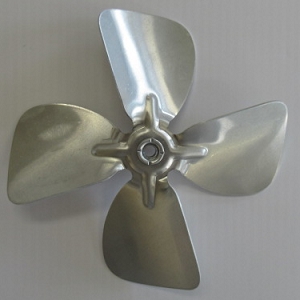

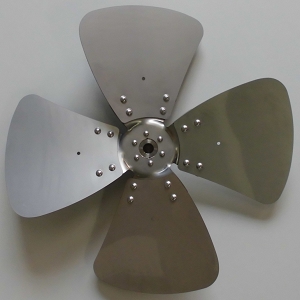

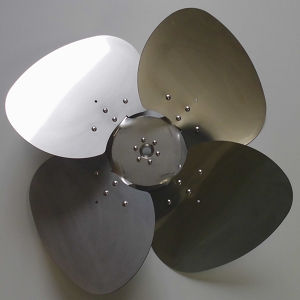

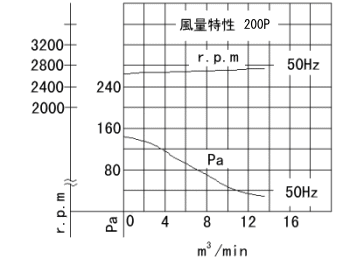

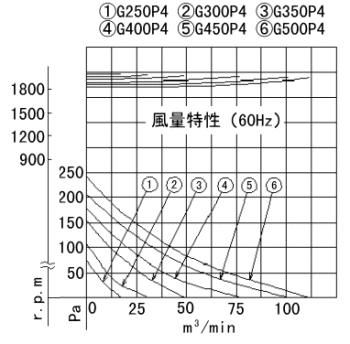

ブロワー（送風機） Sシリーズブロワー DCブラシレスブロワー クロスフローファン シロッコファン 軸流ファン お問い合わせ ダウンロード Pタイプ（φ52〜φ200） Gタイプ（φ250〜φ500） Kタイプ（φ400〜φ770） K250P3RD12（φ250） K280P4RD12（φ280） HOME 株式会社佐藤工業所 〒123-0872 東京都足立区江北4-5-7 TEL:03-5691-7111 FAX:03-3890-2800 HOME > 軸流ファン Pタイプについては少量での対応はできません。（数量についてはご相談下さい。） 図は回転方向＝R 材質：SUS304（標準品） 軸径の変更についてはご相談下さい。 Ti（チタン）、SUS310、SUS316、アルミ等での製作も可能です。 　　　　　　　　　　　　 型式 Ｓ Ａ Ｄ Ｅ Ｇ 回転方向 52Ｐ 52 9 3.5 0.8 M3 R 76Ｐ 76 8 3.5 0.8 M3 R・L 101Ｐ 101 14 3.5 0.8 M3 R 125Ｐ 125 18 4.0 0.8 M4 R・L 150Ｐ 150 20 5.0 0.8 M4 R・L 180Ｐ 176 30 8.0 1.0 M5 R・L 200Ｐ 196 35 8.0 1.0 M5 R 200P参考特性 図は回転方向＝R 材質：SUS304（標準品） 軸径の変更についてはご相談下さい。 Ti（チタン）、SUS310、SUS316等での製作も可能です。 　　　　　　　　　　　　 型式 Ｓ Ａ Ｂ Ｃ Ｅ Ｆ 重量ｇ 回転方向 Ｇ250Ｐ4RD14 247 63 38 38 2 0.8 700 R Ｇ250Ｐ4LD14 247 63 38 38 2 0.8 700 L Ｇ300Ｐ4RD14 295 64.5 43 38 2 0.8 800 R Ｇ300Ｐ4LD14 295 64.5 43 38 2 0.8 800 L Ｇ350Ｐ4RD14 350 69 50 38 2.5 1.2 1150 R Ｇ350Ｐ4LD14 350 69 50 38 2.5 1.2 1150 L Ｇ400Ｐ4RD14 395 70 52 38 2.5 1.2 1350 R Ｇ400Ｐ4LD14 395 70 52 38 2.5 1.2 1350 L Ｇ450Ｐ4RD14 446 70 54 38 2.5 1.2 1450 R Ｇ500Ｐ4RD14 494 75 62 38 2.5 1.2 1800 R Ｇタイプ軸流ファン図面(R回転) ファン ボス (50KB) (19KB) Ｇタイプ軸流ファン参考特性 図は回転方向＝R スパイダ材質：SPCC、ブレード材質：AL（標準品） 軸径の変更についてはご相談下さい。 Ti（チタン）、SUS304、SUS310、SUS316等での製作も可能です。 　　　　　　　　　　　　 型式 S A B C D E F G 回転方向 K400P4 398 104 59 38 14 30 2.0 3.2 R・L K500P4 500 125 71 38 15 30 2.0 3.2 R・L K600P4 600 165 81 75 20 50 2.0 4.5 R・L K650P4 650 165 81 75 20 50 2.0 4.5 R・L K700P4 700 166 70 75 20 50 3.0 4.5 R・L K770P4 769 175 99 75 20 50 3.0 4.5 R Kタイプ軸流ファン参考特性 型式 各静圧における風量（m³/min） 周波数 （Hz) モートル 15mmAq 147Pa 10mmAq 98Pa 5mmAq 49Pa 0mmAq 0Pa 出力 （Kw) 極数 （P) K400P4 43/65 62/79 75/90 50/60 0.25 4 K500P4 65/95 90/110 100/120 50/60 0.4 6 K600P4 85/150 135/185 170/215 195/234 50/60 0.75 6 K770P4 145/230 230/330 300/375 330/396 50/60 2.2 6 ※回転方向＝Rのみ スパイダー材質：SPCC、ブレード材質：AL （SUS304製、SUS316製についても対応可能です。） 軸流ファンK250P3RD12参考特性 ※回転方向＝Rのみ スパイダー材質：SPCC、ブレード材質：AL （SUS304製についても対応可能です。） 軸流ファンK280P4RD12参考特性 ブロワー（送風機） Sシリーズブロワー DCブラシレスブロワー クロスフローファン シロッコファン 軸流ファン お問い合わせ ダウンロード HOME 会社案内
