電圧
V |
周波数
Hz |
ﾓｰﾀｰ
ｋｗ |
極数
Ｐ |
静圧
max Pa |
風量
max m³/min |
騒音
dB(A) |
概算重量
kg |
| 3相200V |
50 |
0.75 |
4 |
490 |
42 |
75 |
19.8 |
| 60 |
1.5 |
4 |
726 |
47 |
82 |
25.3 |
|
|
|
|
|
|
R-UF |
R-U |
R-DF |
R-D |
L-UF |
L-U |
L-DF |
L-D |
|
|
|
※騒音はファン吸い込み口から1mの距離におけるAレンジ測定値です。 |
|
|
|
※50Hzのみ単相100Vモーターでの製作も可能です。
|
|
|

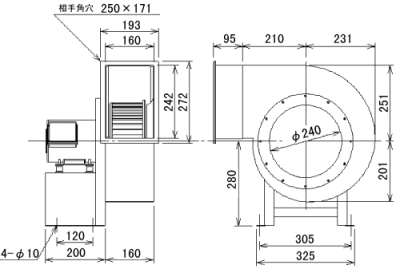

| 図面 | 性能曲線図
(風量-静圧特性) |
全閉外扇形モータ
防滴保護形モータ | 安全増防爆形モータ | 耐圧防爆形モータ |
（175KB） |
（171KB） |
（174KB） |
（23KB） |
|
